型材彎曲機結構概述
- 該型材彎曲機主要由床身部分、邊輥部分、托輥部分、傳動部分、電氣部分和液壓系統、模具等組成。

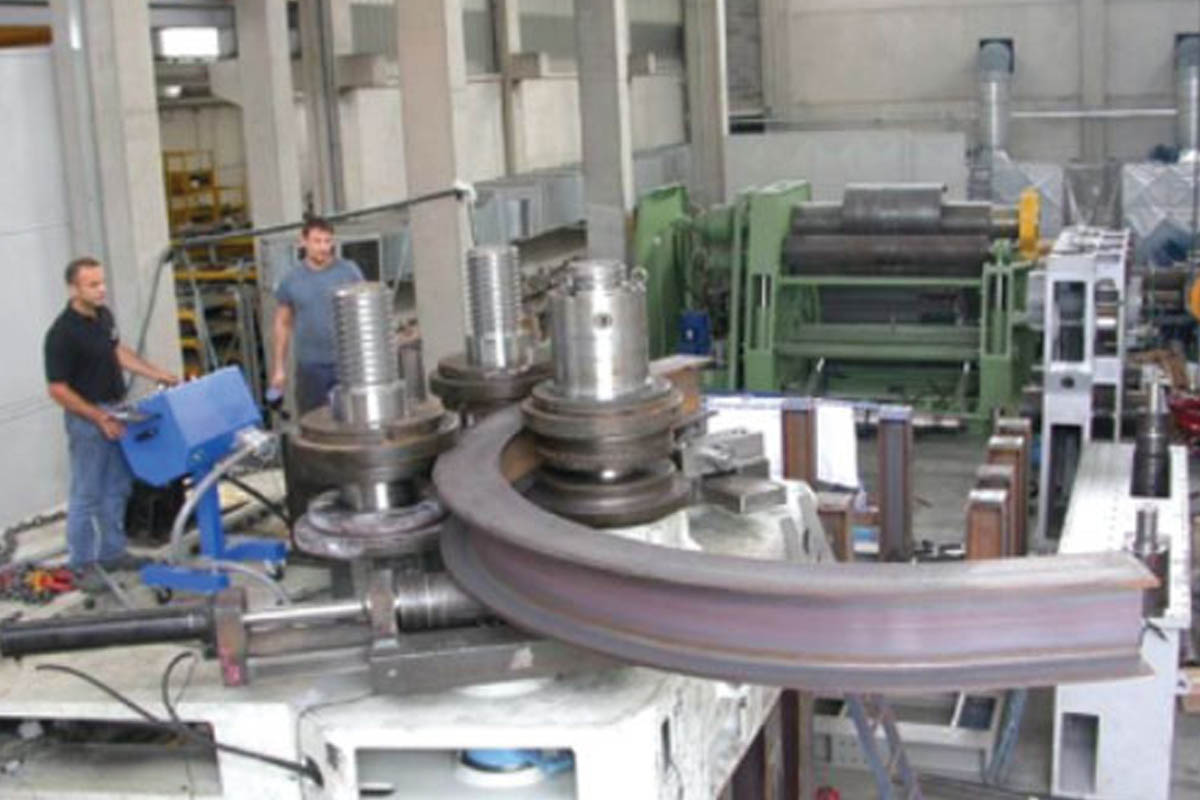

- 該機為弧線三輥型材彎曲機具有型材的預彎功能，三個工作輥均為主驅動輥，通過液壓馬達、齒輪來實現，兩下輥升降為液壓傳動，兩下輥可圍繞固定回轉中心做弧線升降運動，工作輥的兩側設有托輥和矯正導向輥裝置，有利于保證非對稱截面（比如角鋼）型材卷制質量。
托輥矯正輥三個運動
- 可以做升降運動；
- 可同時與下輥做弧線升降運動；
- 可同時做旋轉運動，保證型材在卷制過程中的成型質量。兩個下輥的升降位移由數字顯示，醒目直觀，該機配有Du立的操作臺，操作方便。機器的床身為鋼板焊接結構，并經退火處理消除內應力。
該類弧線三輥型材彎曲機有足夠的強度和剛度，能夠滿足機器能力范圍內的型材的彎曲，更換模具可以卷彎角鋼、扁鋼、方鋼、槽鋼、工字鋼、圓鋼、鋼管等型材。該機結構先進，工作可靠，體積小，廣泛用于鍋爐、造船、水電、金屬結構等行業。
