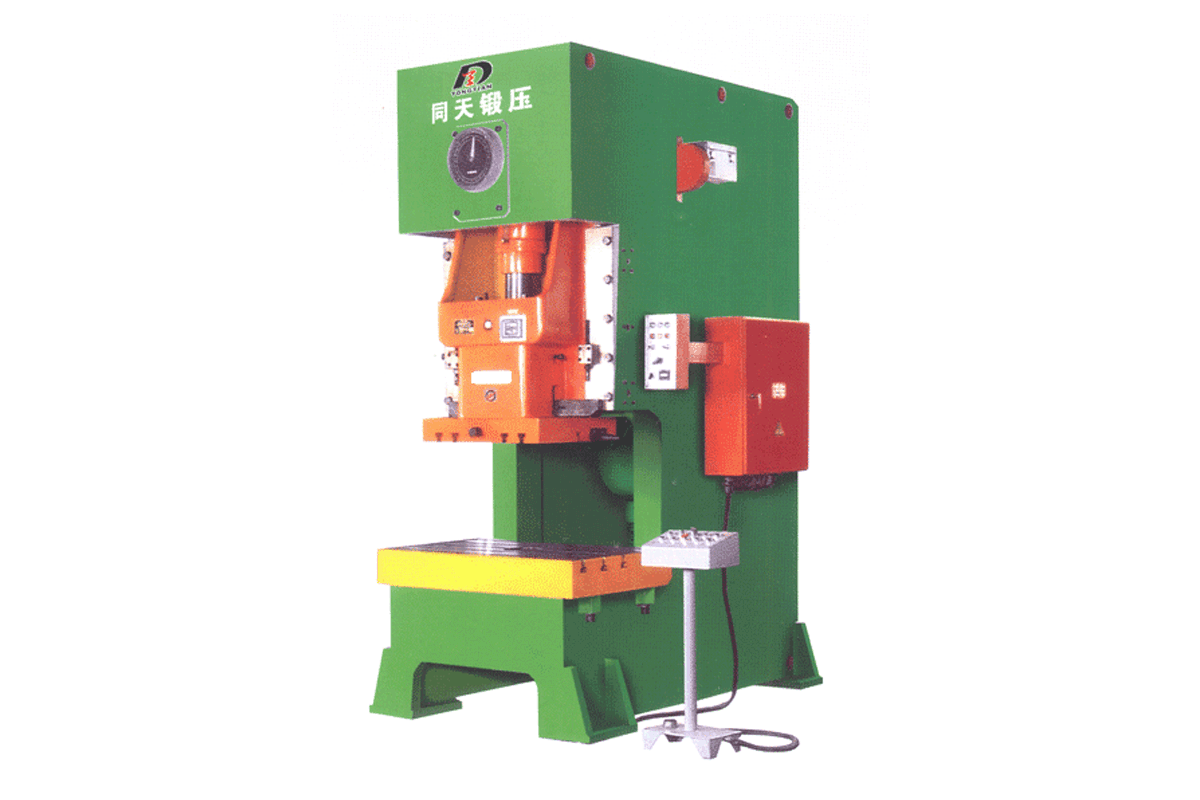

干式壓力機簡介

JF21干式氣動摩擦離合器、壓塌式保險壓力機采用鋼板焊接機身，剛性好，精度穩定，曲軸縱放，結構緊湊，外形美觀，采用組合式氣動摩擦離合器，結合平穩，動作靈敏，噪音低。齒輪副浸油潤滑；滑塊采用矩形六面加長導軌，導向面青銅鑲板，導向精度高，采用剛性壓塌式保險器，安全可靠。

技術參數

序號Number	技術參數Specifications		單位Unit	型號model
				JF21-63	JF21-80	JF21-110	JF21-160	JF21-200	JF21-250	JF21-315	JF21-400
1	公稱力Rated pressure		KN	630	800	1100	1600	2000	2500	3150	4000
2	滑塊行程Slide travel		mm	120	140	160	200	250	250	250	250
3	行程次數Travel times		min-1	70	60	50	30	30	30	30	30
4	Zui大裝模高度Max．die set height		mm	300	320	350	380	450	500	500	500
5	裝模高度調節量Die set height adjustment		mm	80	80	90	100	110	120	120	120
6	滑塊中心至機身距離Distance from slide block centre to the frame		mm	300	290	350	390	430	450	450	450
7	工作臺尺寸 WorktabIe dimensions	前后F-B	mm	580	560	680	760	840	880	880	860
		左右L-R	mm	860	1000	1070	1170	1390	1500	1540	1610
8	滑塊底面尺寸Dimensions of slide block bottom surface	前后F-B	mm	400	420	520	580	650	700	700	700
		左右L-R	mm	480	560	620	700	880	950	950	950
9	模柄孔尺寸Size of the handle hole	直徑Diameter	mm	50	50	50	65	65	65	65	65
		深度Depth	mm	80	80	75	90	100	100	100	100
10	電動機motor	型號Type		Y132M-6	Y160M-6	Y160LM-6	Y180L-6	Y200L-6	Y200L-6	Y225M一6	Y250M-6
		功率Power	kw	5.5	7.5	11	15	18.5	22	30	37
11	外形尺寸 Overall dimension	長Length	mm	1800	1850	2010	2280	2690	2840	3060	3060
		寬Width	mm	1210	1280	1430	1540	1630	1680	1720	1920
		高Height	mm	2580	2850	3040	3240	3810	3915	3960	3960
12	重量Weight		KG	7000	9200	11000	17000	20000	23000	28500	32000
